Taille d'un roulement à bille : comment la déterminer ?
Introduction
La taille d'un roulement à bille se détermine par trois dimensions normalisées : le diamètre intérieur (d) , le diamètre extérieur (D) et la largeur (B) , en millimètres. Ces trois cotes se lisent sur le marquage du roulement ou se mesurent au pied à coulisse , et donnent accès à la désignation normalisée ISO correspondante. Un mauvais dimensionnement expose la machine à une usure prématurée, des vibrations anormales, voire une casse franche. Avec la bonne méthode, l'identification reste accessible.. En collaboration avec roulements à billes
Pourquoi la taille d'un roulement à bille compte-t-elle autant ?
Un roulement mal dimensionné peut provoquer une surchauffe , un bruit excessif , une usure accélérée des pièces adjacentes, voire la destruction de la machine. Les roulements sont des pièces normalisées selon la norme ISO 15 : une désignation erronée produit une pièce incompatible, même si l'écart de cote semble négligeable. Ces composants se retrouvent dans des secteurs très différents : électroménager , automobile , industrie , bricolage . L'application change, la rigueur dans le dimensionnement des roulements , elle, ne change pas. La méthode reste simple dès lors qu'on dispose des bons outils.
Les 3 dimensions à mesurer sur un roulement à bille
Le diamètre intérieur (d) : la cote prioritaire Le diamètre intérieur d est l'alésage du roulement, l'ouverture centrale dans laquelle s'insère l'arbre en rotation. Il s'exprime en millimètres, de 10 mm à plusieurs centaines pour les roulements courants. Quand le roulement est inaccessible ou endommagé, on mesure directement le diamètre de l'arbre pour obtenir cette cote. Le diamètre extérieur (D) : l'encombrement dans le logement Le diamètre extérieur D est la cote externe de la bague, celle qui s'ajuste dans le logement (carter, support, flasque). Si le roulement est déjà démonté, on peut aussi mesurer le logement directement. Cette dimension exige une précision au dixième de millimètre : pied à coulisse ou micromètre extérieur. La largeur (B) : la troisième dimension indispensable La largeur B définit l'épaisseur axiale du roulement. Elle devient particulièrement critique dans les montages en butée ou dans les espaces contraints. Pour les roulements à contact oblique , attention : la largeur peut différer entre bague intérieure et bague extérieure (on parle alors de cotes T, C et B distinctes). Chaque valeur se note séparément.
Comment lire le marquage d'un roulement à bille pour identifier sa taille ?
Chaque roulement porte une désignation normalisée ISO gravée sur sa bague extérieure. Prenons le roulement 6205 : le chiffre 6 indique la famille (roulement à billes à gorge profonde), le 2 précise la série de dimensions, et 05 est le code du diamètre intérieur , soit 05 x 5 = 25 mm . Le décodage du code diamètre intérieur suit une règle fixe : Codes 00, 01, 02, 03 : valeurs fixes de 10, 12, 15 et 17 mm respectivement. Codes 04 et au-delà : multiplier le code par 5 pour obtenir le diamètre en millimètres. Des suffixes complètent parfois la désignation : ZZ (deux flasques métalliques) ou 2RS (deux joints caoutchouc). Ces suffixes renseignent sur la protection du roulement , pas sur ses dimensions. Si le marquage est illisible (roulement usé ou corrodé), passez directement à la mesure physique des trois cotes.
Tableau récapitulatif : dimensions, outils et précisions requises
Les trois mesures à réaliser, les outils adaptés et les tolérances de mesure à respecter pour identifier le roulement de façon fiable. Dimension Symbole Ce que l'on mesure Outil recommandé Précision requise Diamètre intérieur d Alésage / arbre Pied à coulisse ou micromètre intérieur ± 0,1 mm Diamètre extérieur D Bague externe / logement Pied à coulisse ou micromètre extérieur ± 0,1 mm Largeur B Épaisseur axiale du roulement Pied à coulisse ± 0,5 mm
Étapes pratiques pour identifier la taille d'un roulement inconnu

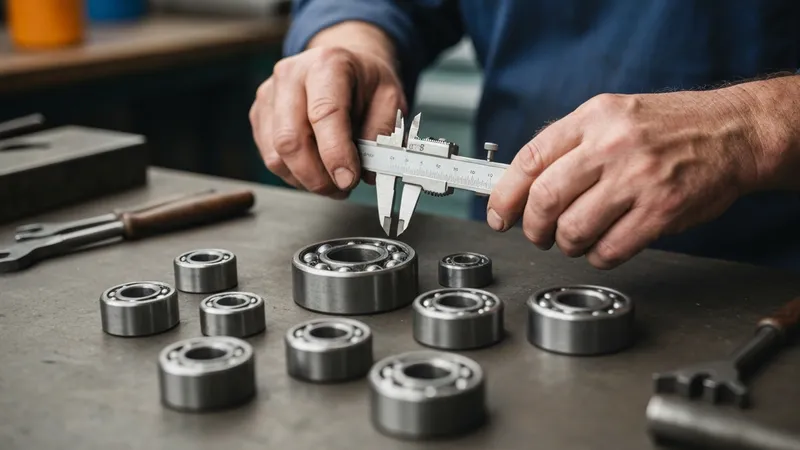

Plus de marquage lisible, plus de référence constructeur ? Six étapes suffisent pour identifier les dimensions d'un roulement à bille de façon méthodique. Démontage : Retirez le roulement avec un extracteur adapté. Forcer au marteau déforme les bagues et fausse les mesures. Nettoyage : Dégraissez la bague extérieure pour tenter de lire le marquage et obtenir un contact fiable lors de la mesure. Lecture du marquage : Repérez la désignation ISO gravée sur la bague extérieure et décodez-la selon la méthode décrite ci-dessus. Mesure si marquage illisible : Relevez d, D et B au pied à coulisse. Notez les trois valeurs immédiatement. Correspondance : Un tableau de correspondance ISO ou un outil de recherche par dimensions permet de retrouver la référence normalisée qui correspond à vos cotes. Vérification croisée : Comparez les trois cotes avec la fiche technique du fabricant avant de passer commande.
Questions fréquentes
Questions Fréquentes
Comment mesurer un roulement à bille sans pied à coulisse ?
Une règle graduée et un compas de mesure peuvent approximer d, D et B, mais la précision reste insuffisante pour une commande sereine. Pour une identification fiable du roulement , le pied à coulisse numérique (précision 0,01 mm) est l'outil de référence. Certains fabricants proposent des gabarits imprimables pour une estimation rapide quand on n'a rien d'autre sous la main.
Que signifient les chiffres gravés sur un roulement à bille ?
Ces chiffres forment une désignation normalisée ISO . Les deux premiers indiquent la série (type et capacité de charge), les deux derniers codent le diamètre intérieur (multiplié par 5 pour les codes supérieurs ou égaux à 04). La référence 6205 , par exemple, correspond à un diamètre intérieur de 25 mm. Les lettres suffixées (ZZ, 2RS...) précisent le type de protection, pas la taille.
Peut-on remplacer un roulement par un modèle aux dimensions légèrement différentes ?
Non. Les trois cotes d, D et B doivent être rigoureusement identiques à celles du roulement d'origine. Un écart même faible produit un défaut d'ajustement, des vibrations, une usure accélérée et risque de casser la machine. La désignation ISO exacte s'impose sans compromis.
Comment trouver la référence d'un roulement à bille à partir de ses dimensions ?
Une fois d, D et B relevés, un outil de recherche par dimensions chez les distributeurs spécialisés ou les tables de correspondance ISO disponibles en ligne font le travail. On renseigne les trois valeurs, on obtient la référence normalisée correspondante. Vous avez relevé les dimensions de votre roulement ? Utilisez notre moteur de recherche par cotes (d / D / B) pour trouver la référence exacte et commander en quelques clics.
